Наружные съемники SKF

Правильный выбор съемника для демонтажа является особенно важным моментом при подготовке к проведению данного вида работ. Причем для легкого и эффективного демонтажа подшипника важен не только тип съемника, но и максимальное усилие, которое он обеспечивает. При перегрузке съемника возможна поломка его захватов, что может привести к повреждению подшипника или вала, а также к травмированию персонала. Обычно рекомендуется применять трехзахватный съемник, так как съемники этого типа более устойчивы, чем двухзахватные. При демонтаже подшипника необходимо, по возможности, прикладывать стягивающее усилие к кольцу, установленному с натягом. Для осуществления демонтажа подшипников SKF предлагает целый ряд удобных в работе механических и гидравлических съемников, а также съемников, оснащенных гидроусилителем.

Съемники серии TMMA

Благодаря пружинным захватам и жесткости конструкции запатентованный SKF съемник EasyPull является одним из наиболее удобных для пользователя и безопасных инструментов на сегодняшний день. Эргономичный дизайн и пружинные захваты позволяют закрепить съемник позади детали всего одним движением руки. Механические съемники серии TMMA состоят из трех (TMMA 60, TMMA 80 and TMMA 100) съемников разного размера, позволяющих создавать разное демонтажное усилие.

  • Особо прочная конструкция позволяет безопасно демонтировать наиболее сложные подшипники.

  • Уникальные красные кольца пружинного механизма открытия позволяют установить съемник позади детали всего одним простым движением руки.

  • Самоблокирующиеся захваты предотвращают соскальзывание съемника под нагрузкой.

  • Винты с двойными шестигранными головками облегчают приложение демонтажного усилия.

  • Самоцентровка и насадка не допускают повреждений вала.

  • Эффективность использования благодаря быстрому демонтажу.

  • Имеется три размера съемников, рассчитанных на усилие 60, 80 или 120 kN — выбор прост.

  • Возможность подключения гидроусилителя для моделей 80 и 120 kN.

Съемники серии TMMP

Наиболее эффективным способом демонтажа подшипников качения малых и средних размеров является использование механических съемников. Съемники SKF обеспечивают отсутствие повреждений, как подшипников, так и сопряженных с ними поверхностей при демонтаже.

  • В ассортименте 5 механических съемников с 2-мя или 3-мя тягами.

  • Максимальный размер охватываемой детали — от 65 до 300 мм.

  • Конус для автоматического центрирования и самоустановки.

  • Тяги подпружинены для удобства использования.

  • Закаленная, высококачественная углеродистая сталь.

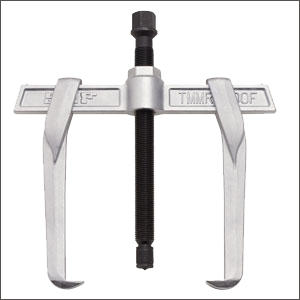

Реверсивные съемники SKF серии TMMR F

Многофункциональные реверсивные съемники SKF пригодны для демонтажа как внешних, так и внутренних деталей, таких как подшипники, шестерни и шкивы. Стандартный ассортимент из восьми съемников обеспечивает возможность работы с большим диапазоном размеров подшипников и других деталей. Добавляя больше возможностей серии съемников TMMR..F, четыре больших съемника также поставляются с удлиненными захватами (TMMR ….XL). Удлиненные захваты позволяют демонтировать подшипники и другие детали, расположенные на большом расстоянии от торца вала. Для удобства на удлиненные захваты можно поставить дополнительные удлинители.

Тяжелые механические съемники серии ТММР

Тяжелые съемники SKF серии ТММР обеспечивают превосходную самоустановку и отсутствие повреждений валов при демонтаже средних и больших подшипников.

  • Съемники с тремя тягами с усилием от 6 до 15 тонн.

  • Уникальная рычажная система позволяет исключить перекосы при демонтаже.

  • Быстрая и эффективная работа.

  • Оксидированная высококачественная сталь с хорошей коррозионной стойкостью.

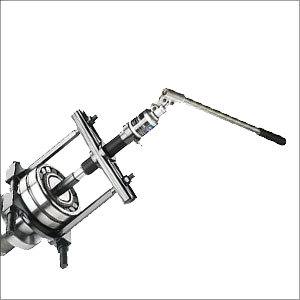

Тяжелые гидравлические съемники серии TMHP

Гидравлические съемники SKF TMHP 15, TMHP 30 и TMHP 50 соединяют в себе большую мощность и безопасность. Эти самоцентрирующиеся съемники незаменимы там, где требуются очень большие усилия.

  • Гидравлические съемники с максимальными усилиями 15, 30 и 50 тонн.

  • Система тяг обеспечивает выравнивание сил съема и снижает риск повреждения вала или подшипник.

  • Большие усилия обеспечиваются очень легко.

  • Может поставляться отдельно или в комплекте с насосом SKF TMJL 100.

Гидравлический съемник TMHP 10E с принадлежностями

Съемник SKF TMHP 10E с принадлежностями оборудован гидроцилиндром, который легко обеспечивает усилие съема до 100 кН. Этот универсальный комплект включает три набора тяг разной длины, из которых может быть собран съемник с двумя или тремя тягами в зависимости от имеющегося пространства и способа применения.

  • Высокое усилие съема, до 100 кН, позволяет съемнику решать самые разные задачи.

  • Тяги трех разных размеров максимальной длиной до 200 мм, позволяют использовать съемник TMHP 10E в самых разных местах.

  • Самофиксирующиеся тяги снижают риск соскальзывания съемника с детали под нагрузкой.

  • Гидропривод позволяет осуществлять демонтаж легко и быстро без особых усилий.

  • Для предотвращения перегрузки, гидропривод оборудован предохранительным клапаном, ограничивающим усилие величиной в 100 кН.

  • Большой ход гидропривода, 80 мм, позволяет осуществить демонтаж за один заход.

  • Удлинители гидропривода позволяют быстро настраивать его на требуемую длину съема.

  • Подпружиненный упор гидропривода позволяет легко центрировать съемник на валу, не повреждая его.

Набор съемников с гидроприводом TMHC 110E

Набор съемников SKF TMHC 110E оборудован мощным гидроприводом с силой съема до 100 кН. Этот универсальный комплект позволяет осуществлять демонтаж самых различных деталей просто и безопасно.

  • Уникальная комбинация гидравлического захвата и мощного обратного съемника пригодная для самого разнообразного использования.

  • Высокое усилие съема, до 100 кН, позволяет съемнику TMHC 110E решать самые разные задачи.

  • Гидропривод позволяет осуществлять демонтаж легко и быстро без особых усилий.

  • Захват комплектуется тягами двух разных размеров с максимальным охватом в 120 мм.

  • Захват может состоять из трех или двух тяг в зависимости от имеющегося пространства или способа применения.

  • Четкий захват внутреннего кольца подшипника снижает усилие демонтажа.

  • Специальная разборная конструкция съемника позволяет использовать его в ограниченном пространстве.

  • Удлинители гидропривода обеспечивают максимальную длину захвата в 255 мм и позволяют быстро настраивать его на требуемую длину съема.

Обратные съемники большого усилия серии TMBS E

Обратные съемники SKF TMBS E с большим усилием съема предназначены для демонтажа подшипников в тех случаях, когда обычные съемники неприменимы из-за ограниченного пространства или глубокой посадки подшипника. Съемники TMBS 100E и TMBS 150E оборудованы гидроцилиндром, который позволяет легко создавать усилие до 100 кН. Съемник TMBS 50E оборудован механическим винтом.

  • Специальная разборная конструкция легко позволяет вставить съемник между подшипником и заплечиком на валу, даже в условиях ограниченного пространства.

  • Четкий захват внутреннего кольца подшипника снижает усилие, требуемое для демонтажа.

  • Высокое усилие, до 100 кН, позволяют использовать съемники TMBS 100E и TMBS 150E для решения широкого круга задач.

  • В комплекте со съемниками TMBS 100E и TMBS 150E поставляется полный комплект необходимых гидравлических принадлежностей, что позволяет легко создавать необходимые усилия.

  • Удлинители для съемников TMBS 100E и TMBS 150E позволяют легко и быстро настроить их на необходимую длину съема.

  • Максимальная длина в 825 мм и максимальный диаметр вала в 150 мм позволяют использовать съемники серии TMBS E для решения широкого круга задач.

  • Для предотвращения перегрузки, гидроцилиндр оборудован предохранительным клапаном, который ограничивает до 100 кН усилие съема.

  • Подпружиненный упор гидроцилиндра позволяет легко центрировать съемник на валу, не повреждая его.

  • Большой ход штока гидроцилиндра, 80 мм, позволяет производить демонтаж за один заход.

  • Насос для создания силы более эффективен и требует меньших усилий, чем механический винт.

  • Удлинители гидроцилиндра позволяют быстро настраивать его на требуемую длину съема.

Весь инструмент для монтажа и демонтажа подшипников:
