Индукционные нагреватели SKF для монтажа подшипников

Широкий ассортимент индукционных нагревателей SKF позволяет эффективно нагревать подшипники и рабочие детали больших и малых размеров. Индукционные нагреватели более совершенны, эффективны и безопасны для нагрева подшипников. Они значительно быстрее осуществляют нагрев, не допускают загрязнения и более контролируемы и просты в работе по сравнению с другими приборами.

Портативный индукционный нагреватель TMBH 1 Scorpio

Индукционный нагреватель TMBH 1предназначен для нагрева небольших подшипников внутренним диаметром от 20 до 100 мм и весом до 5 кг. Нагреватель TMBH 1 управляется с помощью таймера или обратной связи по температуре (посталяется с термопарой на магнитном основании). Уникальная методика высокочастотного нагрева SKF, обеспечивает максимальную эффективность работы прибора. С помощью TMBH 1 можно нагреть любые металлические детали с отверстием (колеса, муфты, шкивы, звездочки, втулки и т.д.)





Малый индукционный нагреватель SKF TIH 030M

Портативный промышленный индукционный нагреватель SKF TIH 030M объединяет в себе большую мощность и малые размеры. Небольшой вес и размеры делают его легко транспортируемым одним человеком. Размещение индукционной катушки вне корпуса нагревателя позволяет нагревать крупные подшипники весом до 40 кг. Для предотвращения риска перегрева индукционной катушки и электронных компонентов нагреватель оборудован электронной системой защиты от перегрева. Кроме системы контроля температуры, нагреватель TIH 030m оборудован таймером для контроля нагрева других деталей, а не только подшипников. Станадартная поставка включает: три сердечника и один из двух блоков питания: 230В/50—60Гц и 100—110В/50—60Гц.





Средний индукционный нагреватель SKF TIH 100M

Средний индукционный нагреватель SKF TIH 100 m отличается от малого нагревателя большей мощностью. Современные технологии позволяею контролировать величину протекающего электрического тока, следить за скоростью увеличения температуры, отключать питание для предотвращения перегрева — и это лишь несколько стандартных функций из всего ряда возможностей, которые предлагают нагреватели семейства TIH 100 m.

Расположение индукционной катушки вне корпуса индукционного нагреватель SKF TIH 100m позволяет эффективно нагревать подшипники массой до 120 кг. Для снижения риска повреждения катушки и электроники нагреватель оборудован защитой от перегрева. Дополнительно к температурному режиму cредний индукционный нагреватель SKF TIH 100m оснащен временным режимом для нагрева других типов деталей. В стандартный комплект входит три сердечника, а сам нагреватель доступен в двух вариантах исполнения: 230В/50—60Гц или 400—460В/50—60Гц.





Большой индукционный нагреватель SKF TIH 220M

Большой индукционные нагреватель SKF ТIH 220M — это прочный и надежный нагреватель из семейства SKF TIH…M, предназначенный для нагрева подшипников массой до 300 кг и других деталей весом до 150 кг. Современная электроника ТIH 220M обеспечивает точный контроль электрического тока, отключение для предотвращения перегрева, контролирует скорость увеличения температуры, что является стандартными функциями нагревателей семейства TIH…M. Максимальная эффективность ТIH 220M достигается благодаря расположению индукционной катушки вне корпуса нагревателя ТIH 220M, по центру подшипника, результатом чего является меньшее время нагрева и потребление энергии. Ж/К дисплей и панель управления расположены на блоке дистанционного управления, что делает нагреватель удобнее в использовании. Для возможности использования в разных странах TIH 220M выпускается с различными напряжениями питания.



Индукционный нагреватель SKF серии TIH L

Индукционные нагреватели SKF серии TIH L разработаны для нагрева крупногабаритных подшипников качения и других деталей, образующих замкнутый круг, таких как корпуса, шестерни, муфты и т.д. Благодаря современной электронике и исполнению с двойной катушкой, нагреватель серии TIH L может нагреть крупногабаритный подшипник весом до 1 200 кг, используя всего 20 кВт мощности. Это дает экономию мощности в 50% по сравнению с обычными индукционными нагревателями. В отличие от других нагревателей для крупногабаритных подшипников серия TIH L может поставляться с малым и средним напряжением питания. Выпускаемые с двумя рабочими зонами нагреватели серии TIH L подходят для большинства подшипников весом до 1 200 кг.












Особо крупные индукционные нагреватели TIH 400E, TIH 1000E

Индукционные нагреватели особо крупного размера для нагрева подшипником весом до 1000 кг и 3000 кг соотверственно.





Индукционные нагреватели SKF EAZ для деталей определенного размера

В мелкосортных и проволочных прокатных станах для опоры валков обычно используются четырехрядные цилиндрические роликоподшипники. Внутренние кольца этих подшипников устанавливаются на цапфы валов с натягом. Из-за быстрого износа под воздействием высоких нагрузок и сильного загрязнения валки станов приходиться часто менять. Это неизбежно приводит к снятию внутренних колец подшипников для установки их на новые валки.

С помощью нагревателей SKF EAZ внутреннее кольцо подшипника равномерно нагревается, в то время как валок остается холодным. Затем, кольцо вместе с нагревателем легко снимается с цапфы валка. Даже для относительно больших колец эта сложная операция занимает не более двух-трех минут. Нагреватели, также, пригодны для монтажа подшипников, таким образом, напрессовка кольца на цапфу валка становиться беспроблемной операцией.

  • Уменьшаются затраты времени на снятие подшипников

  • Все операции выполняются одним человеком

  • Повышается производительность

  • Имеются варианты с различным напряжением питания

  • Подшипники можно использовать многократно

Инструкция по эксплуатации

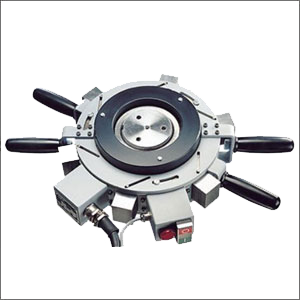

Индукционные нагреватели SKF серии EAZ регулируемого размера

Переносные индукционные нагреватели SKF серии EAZ 80/130 и EAZ 130/170 регулируемого размера применяются для частого демонтажа внутренних колец цилиндрических роликоподшипников. В случае, когда внутренние кольца демонтируются редко, можно применять алюминиевые нагревательные кольца SKF серии 721867. Для внутренних колец крупногабаритных цилиндрических роликоподшипников, обычно используемых в прокатных станах, «SKF» поставляет специальные индукционные нагреватели серии EAZ.

  • Пригодны для большинства существующих типов цилиндрических подшипников с внутренним диаметром от 65 до 130 мм.

  • Имеются исполнения с различным напряжением питания.

  • Гарантия 1 год.

  • Предотвращают повреждение вала и внутреннего кольца подшипника.

  • Быстрый и безопасный демонтаж подшипников.

  • 7 вариантов крепежа.

Инструкция по эксплуатации
